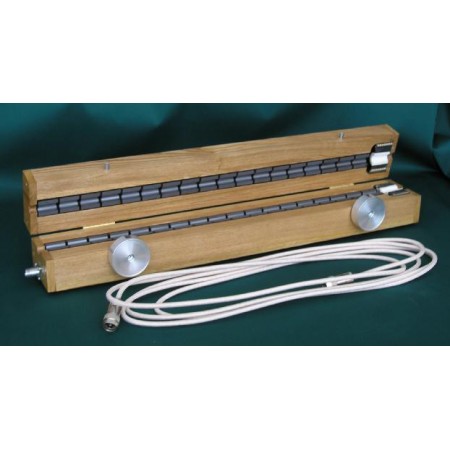

КП-1000 клещи поглощающие

Изделие зарегистрировано в Госреестре под номером 35520-07 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Клещи поглощающие КП-1000 (далее - клещи поглощающие) предназначены для преобразования мощности индустриальных радиопомех в диапазоне частот от 30 до 1000 МГц в сетях электропитания и линий связи в мощность радиопомехи в коаксиальном тракте с волновым сопротивлением 50 Ом. Клещи поглощающие в комплекте с измерительным приемником с входным сопротивлением 50 Ом предназначены для измерения мощности индустриальных помех в сетях электропитания, линиях связи, управления и передачи данных. ОПИСАНИЕ Клещи поглощающие представляют собой набор разъемных ферритовых колец, размещенных в корпусе, изготовленном из диэлектрического материала и предназначенных для поглощения высокочастотной энергии радиопомех. Каждая часть разъемного ферритового кольца подпружинена для обеспечения минимального воздушного зазора при образовании полного кольца, что необходимо при охватывании провода электропитания источника радиопомех. Клещи поглощающие содержат также ферритовый трансформатор тока. Он конструктивно выполнен из трех разъемных ферритовых колец, и расположен в корпусе поглощающих клещей в одну линию с поглощающими ферритовыми кольцами (на входе поглощающих клещей). Измерение мощности радиопомех осуществляется с помощью указанного ферритового трансформатора тока. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон частот, МГц от 30 до 1000 Коэффициент калибровки, дБ от 3 до 10 Коэффициент стоячей волны (КСВН), не более 2,0 Пределы допускаемой относительной погрешности коэффициента калибровки, дБ 2,0 Затухание, вносимое в провод электропитания источника радиопомех, не менее, дБ 10 Максимальный диаметр провода, не более, мм 13 Выход клещей - соединитель тип III (канал 7/3.04) розетка по ГОСТ 13317-89 (волновое сопротивление 50 Ом) Рабочие условия применения: температура окружающего воздуха, С от плюс 15 до плюс 25 атмосферное давление, кПа от 84 до 106,7 относительная влажность окружающего воздуха, % от 30 до 80 Масса, не более, кг 5,4 Габаритные размеры, не более, мм Длина 640 Ширина 90 Высота 100 Средняя наработка на отказ, не менее, ч. 10000 ЗНАК УТВЕРЖДЕНИЯ ТИПА Знак утверждения типа наносится на титульный лист руководства по эксплуатации АВНР.418129.002РЭ типографским способом.
